Oscilloscopes numériques à mémoire vs oscilloscopes analogiques : quand choisir l’un ou l’autre ?

L’oscilloscope est l’un des outils les plus essentiels en métrologie électronique, indispensable pour analyser le comportement temporel des signaux. Ces dernières décennies, cette technologie a beaucoup évolué, offrant une variété de modèles d’oscilloscopes. Les deux types les plus répandus sont l’oscilloscope analogique et l’oscilloscope numérique à mémoire (DSO). Cet article propose une comparaison détaillée de ces deux technologies pour vous aider à faire le bon choix.

Aperçu historique des oscilloscopes

L’histoire de l’oscilloscope remonte aux années 1890, mais les premiers appareils pratiques à tubes à vide sont apparus dans les années 1930. Les premiers oscilloscopes analogiques ont été utilisés principalement dans les domaines militaire et scientifique. Entre les années 1950 et 1980, des entreprises comme Tektronix et Hewlett-Packard dominaient le marché, et des générations d’ingénieurs ont appris l’analyse des signaux grâce à ces appareils.

Les oscilloscopes numériques à mémoire sont arrivés sur le marché à la fin des années 1980. Leur coût élevé et leur performance limitée en échantillonnage ont freiné leur adoption initiale. Depuis les années 2000, grâce à des améliorations technologiques et une baisse des prix, ils sont devenus omniprésents, tant dans les environnements professionnels que dans l’enseignement.

Principes de fonctionnement fondamentaux

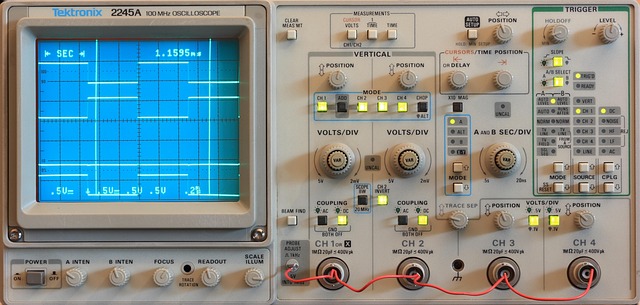

Oscilloscope analogique : Les oscilloscopes analogiques utilisent la technologie des tubes à vide. Le signal d’entrée contrôle directement un faisceau d’électrons qui balaie un écran CRT (cathode ray tube) recouvert de phosphore, affichant ainsi la forme d’onde en temps réel. Ce type d’affichage est continu et sans délai de traitement numérique, ce qui le rend idéal pour observer des signaux transitoires rapides.

Oscilloscope numérique à mémoire (DSO) : Les DSO numérisent le signal analogique via un convertisseur analogique-numérique (CAN). Les données échantillonnées sont stockées dans une mémoire interne et affichées à l’écran après traitement logiciel. Cela permet de sauvegarder, d’analyser, de rejouer et d’étudier en profondeur les signaux.

Comparaison technique

Quand choisir un oscilloscope analogique ?

Bien qu’ils soient aujourd’hui rarement utilisés, les oscilloscopes analogiques offrent encore des avantages dans certaines situations spécifiques :

• Observation en temps réel : Idéal pour surveiller des signaux analogiques continus, des impulsions ou des transitoires sans délai.
• Projets à faible budget : Disponibles à bas prix sur le marché de l’occasion.
• Formation et enseignement : Parfait pour enseigner les bases de l’analyse temporelle des signaux.
• Mesures simples : Suffisant si le stockage ou l’analyse complexe n’est pas nécessaire.
• Clarté visuelle : Les écrans CRT affichent les formes d’onde de manière fluide et continue.

Quand un oscilloscope numérique est-il préférable ?

Face à la complexité croissante des systèmes électroniques modernes, les DSO sont souvent la meilleure option :

• Analyse de signaux numériques : Indispensable pour décoder les protocoles comme I²C, SPI, UART, CAN.
• Observation à long terme : Le stockage et les fonctions de zoom permettent une inspection détaillée.
• Tests automatisés : Idéal pour les bancs de test avec interfaces programmables.
• Évolutivité : Mises à jour firmware, connectivité réseau, outils d’analyse avancés.

Pièges courants et idées reçues

• Fréquence d’échantillonnage trop basse : Peut entraîner des erreurs de repliement de spectre (aliasing).
• Sonde inappropriée : Utiliser une sonde 1:1 au lieu de 10:1 sur des circuits haute fréquence nuit à la précision.
• Déclenchement mal configuré : Risque de ne pas capturer les événements pertinents.

Exemples pratiques et scénarios de mesure

Diagnostic de courts-circuits dans les alimentations

Un oscilloscope analogique offre un retour visuel immédiat, mais un DSO permet de capturer le moment précis de la panne et de rejouer la scène image par image.

Analyse des communications sur bus

Un DSO permet le décodage en temps réel de protocoles comme I²C ou SPI. Les modèles multivoies peuvent analyser des lignes de signaux parallèles.

Étude des alimentations à découpage

Grâce à leur large bande passante et à leur profondeur mémoire, les DSO visualisent précisément les bruits de commutation, l’ondulation et les transitoires.

L’avenir des oscilloscopes

L’évolution des oscilloscopes est influencée par plusieurs tendances technologiques :

• Intelligence artificielle : Classification automatique des signaux, détection d’anomalies.
• Intégration cloud : Sauvegarde directe des mesures et accès en ligne.
• Réalité augmentée (AR) : Visualisation 3D des formes d’onde dans les laboratoires avancés.
• Modèles portables sur batterie : Pour les ingénieurs de terrain et les diagnostics mobiles.

De nos jours, l’oscilloscope numérique à mémoire est généralement le choix le plus rationnel, surtout face à des signaux complexes, rapides ou nécessitant une analyse postérieure. Toutefois, la simplicité et la réactivité immédiate des oscilloscopes analogiques restent inégalées dans certains contextes.

Le choix doit toujours être guidé par les besoins de mesure et la complexité de l’environnement de test. Pour la formation et les tests de base, les oscilloscopes analogiques gardent leur utilité. Pour les applications professionnelles intensives en données, l’oscilloscope numérique est l’outil supérieur.
